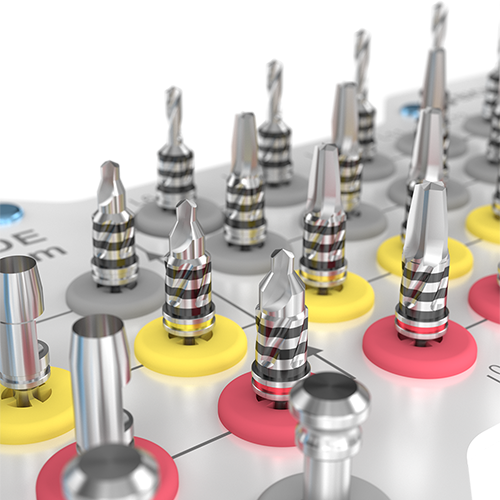

Guide System
Az implantáció során elengedhetetlen a megfelelő minőségű és hatékonyságú műszerek használata. A nagy méretválaszték lehetővé teszi a készlet széleskörű felhasználhatóságát. A tálcák a műtéttechnikai sorrend szerint vannak felépítve, használatukat feliratozás könnyíti meg. A sterilizálható tálcát és dobozt modern CAD-CAM technológiával állítjuk elő. A műszerek méretválasztéka implantátum rendszerenként eltérő és megbeszélés szerint változtatható.
Fúrók méretezése
Megengedett maximum fúrási sebesség
| Műszer megnevezése | fordulat/perc |
| Ínylyukasztó | 15 |
| Vezetőcsatorna fúró | 800 |
| Előfúró és menetfészek fúró Ø 3,3 mm | 550 |
| Előfúró és menetfészek fúró Ø 3,8 mm | 500 |
| Előfúró és menetfészek fúró Ø 4,3 mm | 400 |
| Menetfészek fúró kortikális csonthoz | 300 |
Guide System fúró méretek
|
Vezetőcsatorna fúró D2 x L6
|
Menetfészek fúró D3,8 x L6
|
Menetfészek fúró D3,3 x L6
|
Menetfészek fúró D4,3 x L6
|
|
Vezetőcsatorna fúró D2 x L7
|
Menetfészek fúró D3,8 x L7
|
Menetfészek fúró D3,3 x L7
|
Menetfészek fúró D4,3 x L7
|
|
Vezetőcsatorna fúró D2 x L9
|
Menetfészek fúró D3,8 x L9
|
Menetfészek fúró D3,3 x L9
|
Menetfészek fúró D4,3 x L9
|
|
Vezetőcsatorna fúró D2 x L11
|
Menetfészek fúró D3,8 x L11
|
Menetfészek fúró D3,3 x L11
|
Menetfészek fúró D4,3 x L11
|
|
Vezetőcsatorna fúró D2 x L13
|
Menetfészek fúró D3,8 x L13
|
Menetfészek fúró D3,3 x L13
|
Menetfészek fúró D4,3 x L13
|
|
Vezetőcsatorna fúró D2 x L16
|
Menetfészek fúró D3,8 x L16
|
Menetfészek fúró D3,3 x L16
|
Menetfészek fúró D4,3 x L16
|

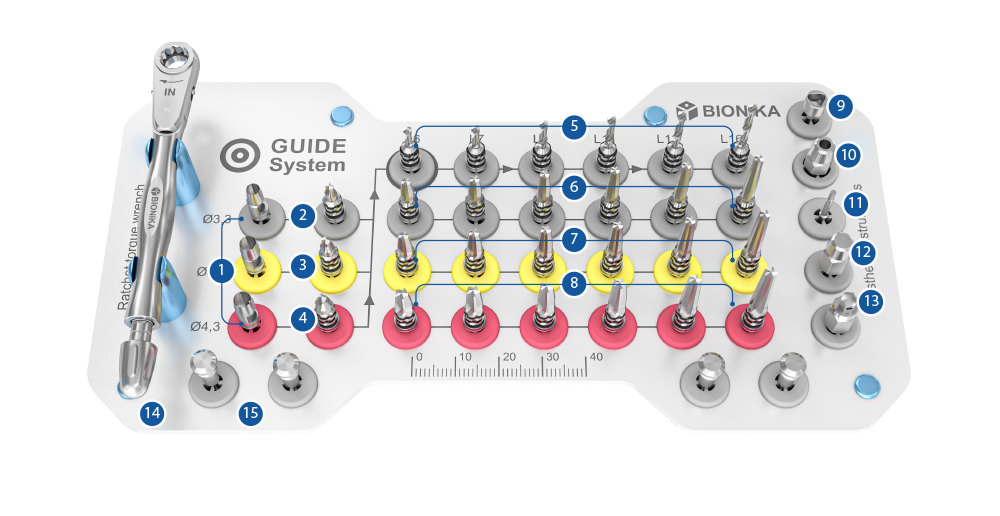

Guide System műszertálca
| 1 |
Ínylyukasztók D3,3, D3,8, D4,3
|
5 |
Vezetőcsatorna fúrók D2, L5-16
|
9 |
Implantátum behajtó, gépi, L5
|
13 |
Multi-unit kulcs
|
| 2 |
Előfúró D3,3
|
6 |
Menetfészek fúrók D3,3, L6-16
|
10 |

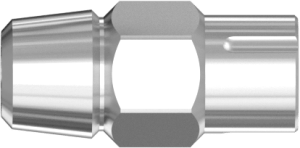

Implantátum behajtó, kézi, L5
|
14 |
Nyomatékkulcs
|
| 3 |
Előfúró D3,8
|
7 |
Menetfészek fúró D3,8, L6-16
|
11 |
Fejcsavarkulcs, gépi, 6Lt1,27×10
|
15 |
Sablonrögzítő csapszegek
|
| 4 |
Előfúró D4,3
|
8 |
Menetfészek fúró D4,3, L6-16
|
12 |
Fejcsavarkulcs, kézi, 6Lt1,27×10
|
